یکی از اصلیترین اجزای زیرساختی در صنایع مختلف و پروژههای ساختمانی، لولهها هستند که بدون آنها انتقال آب، گاز، نفت و حتی مواد شیمیایی امکانپذیر نیست. این قبیل محصولات همواره با جنسها و ابعاد گوناگون تولید شدهاند و هر نوع از آنها، باتوجهبه ویژگیهای خاص خود، کاربرد مشخصی دارد. بههمیندلیل، شناخت انواع لوله و انتخاب درست آن نقش مهمی در افزایش طول عمر سیستم لولهکشی، کاهش هزینههای تعمیرات و بهبود راندمان پروژه دارد. در این مقاله قصد داریم که انواع لوله، کاربردهای آنها و فرآیند تولیدشان را برای شما بیان کنیم تا بتوانید بهترین انتخاب را برای نیازهای صنعتی یا ساختمانی خود داشته باشید.
لولهها انواع مختلفی دارند و دستهبندیهای مختلفی از جنبههای گوناگون مانند جنس، سایز، کاربرد و حتی فرآیند تولید برای آنها تعریف شده است. اما به طوری کلی لولهها را بر اساس جنس و متریال به دو دسته کلی لولههای فلزی و لولههای غیرفلزی تقسیم میشوند.
کلاس لوله چیست؟
کلاسهای مختلفی در دنیا برای ردهبندی لولهها از جنبههای مختلف مانند، ضخامت، فشار، وزن و… وجود دارد که مهمترین و پرکاربردترین آنها سیستم ارائه شده توسط سازمان استاندارد آمریکا به نام استاندارد (ANSI) است که بیشتر مهندسان و تکنسینها در سرتاسر دنیا از جمله کشور خودمان از این روش برای کلاسبندی لولهها استفاده میکنند.
در این روش درجهبندی این محصولات بر اساس توانشان در برابر فشار صورت میگیرد و برای بیان این ویژگی از واحدی به نام (schedule number) یا عدد اسکجوئل که همان شماره ردهبندی لوله است، استفاده میشود.
در صنایع، اسکجوئل لوله، بیانگر مشخصات اساسی از جمله ضخامت، ابعاد و فشار قابل تحمل برای این مقاطع است.
یازده عدد اسکجوئل در صنعت برای بیان ویژگیهای لولهها و ردهبندی آنان وجود دارد که عبارتند از:
۵، ۱۰، ۲۰، ۳۰، ۴۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰، ۱۴۰، و ۱۶۰.
فرمول محاسبه عدد اسکجوئل این استوانههای توخالی به شکل زیر بوده و عدد بدست آمده را با گرد کردن به صورت یکی از اعداد یازدهگانه بالا بیان میکنند.Schedule number = (1000) (p/s)
در این فرمول p بیانگر فشارکاری داخلی و s به معنای تنش مجاز مصالح در شرایط استفاده است.
به طور مثال، لولههای فولادی معمولی دارای تنش مجاز ۱۰۰۰۰ (psi)، در شرایط استفاده فشار داخلی ۳۵۰ (psig) هستند که طبق فرمول، عدد اسکجوئل برای این آنها، در این شرایط عدد 40 به دست میآید.
استانداردها و کلاسبندیهای متفاوت دیگری برای این مقاطع طراحی شده است، اما به طور کلی لولهها را با دستهبندی زیر میشناسند و استفاده میکنند.
- لوله استاندارد: برای لولههای ساختمانی و سیستمهای کم فشار
- لولههای تحت فشار: جهت انتقال مواد در فشار و دما بالا
- لولههای خطوط صنعتی: مورد استفاده در خطوط انتقال نفت و پتروشیمی
در صنایع جداولی کاربردی برای انواع لولهها از نظر شکل، سایز، قطر و… طراحی شده که کار را برای انتخاب آنها سادهتر میکنند. جدول وزن لوله یکی از پرکاربردترین این دستهبندیها است. این محصولات در هر مکان و شرایطی که استفاده شوند، باید استانداردهای لازم در تولید و به کارگیری آنها رعایت شده باشد تا از خطرات و خسارات احتمالی در آینده جلوگیری شود.

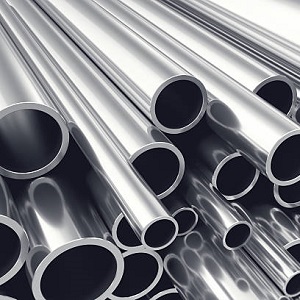

انواع لوله
انواع لوله عبارتند از لوله مانیسمان، گالوانیزه، استیل، مسی، لوله داربست و لوله پلیاتیلن که هر کدام متناسب با ویژگیهای خاص خود در صنایع و ساختمانسازی بهکار میروند. هر نوع از این مقاطع ویژگیهای منحصربهفردی دارند و انتخاب درست آنها بر عملکرد و سیستم لولهکشی، تاثیری مستقیم دارد. برای مثال، برخی از انواع لوله برای انتقال آب آشامیدنی یا مصارف ساختمانی طراحی میشوند، در حالی که نمونههای دیگر ازجمله لوله مانیسمان بهدلیل استحکام بالادر پروژههای فشار قوی کاربرد دارد. شناخت ویژگیها و مزایای هر یک از این دستهها به شما کمک میکند تا متناسب با نیازهای پروژه و همچنین شرایط محیطی مورد استفاده، بهترین نمودنه را انتخاب کنید. در ادامه، هر یک از انواع لوله را بهطور کامل بررسی میکنیم تا تصمیمگیری برای خرید و استفاده از آنها آسانتر شود.
لولهها به دو دسته کلی تقسیم میشوند:
- لولههای فلزی
- لولههای غیرفلزی
هر کدام از این دو دسته، خود انواع و اشکال گوناگونی دارند که در ادامه به بررسی پرکاربردترین آنها خواهیم پرداخت.
لولههای فلزی
این گروه همانطور که از نامشان پیداست از انواع فلزات ساخته میشوند و عبارتند از:
- لوله فولادی
- لوله چدنی
- لوله مسی
- لوله فولادی
این دسته از لولهها که از جنس آهن میباشند را میتوان پراستفادهترین و گستردهترین این محصولات دانست. لولههای فولادی در انواع و کاربردهای مختلفی تولید میشوند که مهمترین آنها عبارت است از:
- لوله گالوانیزه
این مقطع که از ورق های فولادی ساخته می شود به سه دسته سبک، متوسط و سنگین دستهبندی میشود. لوله گالوانیزه که از ورقهای سیاه و فولادی بهدلیل استحکام بالا تولید شده اند و مقاومت در برابر خوردگی از دیرباز دارند به عنوان یک محصول قابل اعتماد در سیستمهای لولهکشی خانگی مورد استفاده قرار میگرفتند.
- لوله مسی
لولههای مسی در برابر خوردگی بسیار مقاوماند و معمولا در سیستمهای لولهکشی آب از آنها استفاده میشود و معمولا نسبت به رقبای پلاستیکی خود قیمت بالاتری دارند، اما کیفیت و دوام بالای آنها میتواند این مورد را پوشش دهد. این محصولات به دو دسته ثابت و انعطافپذیر تقسیم میشوند. لوله مسی باتوجه به کاربرد بالای آن نسبت به سایر انواع این محصول، ممکن است بالاتر باشد اما به کیفیت آن می ارزد.
- لوله داربستی
لوله داربستی برای انتقال و جابجایی مواد مورد استفاده قرار نمیگیرند؛ بلکه کاربرد اصلی آنها، استفاده در داربستهای ساختمانی است. این لولهها بسیار مقاوم هستند و طول عمر نسبتا خوبی نیز دارند. قیمت لوله داربست، باتوجه به کابرد بالای آن در ساختمان سازی، برای پیمانکاران مورد اهمیت است.
- لوله مانیسمان
برای آشنایی با لوله مانیسمان و انواع آن اول از هرچیز باید بدانید که این مقاطع همان لولههای فولادی بدون درز هستند و از مستحکمترین و قابل اعتمادترین انواع لوله برای انتقال مواد صنعتی به حساب میآیند. ویژگی اصلی این محصولات نحوه ساخت آنهاست که باعث میشود ریسک نشتی مواد در خطوط انتقال را به کمترین مقدار خود برساند.
- لوله چدنی
لولههای چدنی که با روش ریختهگری تولید میشوند، مقاومت و طول عمر خوبی دارند و اغلب در سیستمهای لولهکشی با فشار پایین مورد استفاده قرار میگیرند و جز لولههای صنعتی محسوب میشوند.
- لوله غیرفلزی
لولههای غیرفلزی انواع مختلفی دارند که مهمترین آنها عبارتند از، لولههای پلیاتیلن، لولههای بتنی، لولههای پلاستیکی، لولههای سیمانی و لوله استیل این محصولات باتوجه به جنس، کاربرد مخصوص به خود را دارند.
- لوله پلیاتیلن
لولههای پلیاتیلن که از مشتقات نفتی تولید میشوند، امروزه به یکی از پرکاربردترین محصولات در منازل و ساختمانها تبدیل شده است. از مزایای آنها میتوان به سبک بودن، نصب راحت و سریع و قیمت مناسب اشاره کرد.
- لوله بتنی
این مقاطع که از قالبگیری بتن درست میشوند، از انواع لولههای صنعتی بوده و با توجه به انواع آن یعنی، ساده و مسلح (ترکیب شده با فلز) در انواع سیستمهای لولهکشی با فشار بالا و کم فشار استفاده میشوند. وزن بالای این نوع لولهها حملونقل آنها را دشوار میکند.
- لوله پلاستیکی
این نوع لولهها به دلیل سبک بودن و انعطاف بالایی که دارند در سالهای اخیر بسیار مورد استقبال صنعتگران و مردم عادی قرار گرفتهاند. لولههای پلاستیکی به دلیل مقاومت بالا در برابر خوردگی، برای انتقال انواع مایعات از جمله آب و مواد شیمیایی بسیار مناسب هستند.
- لوله سیمانی
این لولهها که از ترکیب سیمان و آزبست به دست میآیند در برابر خوردگی بسیار مقاوم هستند اما، در مقابل ضربه نمیتوانند تاب بیاورند. از دیگر ویژگیهای این نوع، میتوان به سبک و مقرونبهصرفه بودن آنها اشاره کرد
فرآیند تولید لوله
این لولهها معمولا به دو روش کلی ساخته میشوند که عبارت است از:
- لولههای بدون درز
- لولههای جوشکاری شده
در روش تولید بدون درز، همانطور که از نامش پیداست، لولهها هیچگونه درز و یا اتصالی ندارند. در این روش، لوله از یک شمش فولادی گرد ساخته میشود. شمش را تحت فشار و گرمای بسیار زیاد قرار میدهند، سپس با ابزار آلات مخصوصی (سمبه و قالب) شمش را سوراخ میکنند و این شمش که اکنون به صورت یک استوانه درآمده را تحت کشش و چرخاندن قرار میدهند تا به شکل مورد نظر دست پیدا کنند. در مرحله بعدی مواد اسیدی مخصوصی را به تمام سطح لولهها میزنند و بدین ترتیب لوله بدون درز ما اکنون آماده است.
اما روش پرکاربرد دیگر در تولید لولههای فلزی، استفاده از جوشکاری است. در این روش ورقهای فلزی را خم و رول میکنند، سپس محل به هم رسیدن ورق را با جوشکاری به هم وصل و مهر و موم میشود.
برای این کار ورقها رو به اندازههای معین برش داده و با استفاده از غلطکهای مخصوص آنها را رول میکنند تا دو سر ورق کنار یکدیگر قرار بگیرد. سپس درز لوله در یک محیط خنثی شیمیایی، جوش داده میشود. معمولا قسمت جوشکاری شده در این لولهها ضعیفترین قسمت از نظر مقاومت هستند.فرآیند تولید لولههای غیر فلزی
انواع غیرفلزی لولهها که شامل لولههای سیمانی، بتنی، پلیاتیلن و پلاستیکی هستند نیز، فرآیندهای تولید مخصوص به خود را دارند که به بیان آنها میپردازیم.
لولههای پلیاتیلن و پلاستیکی که معمولا از مواد با پایه نفتی از جمله PVC، P.E، و P.P ساخته میشوند، فرآیند ساخت تقریبا مشابهی را دارند؛ به این صورت که مواد نفتی پایه به صورت مذاب به درون قالبها ریخته میشوند و پس از سرد شدن از دستگاه جدا میگردند.
در فرآیند تولید لولههای سیمانی، ماده خمیری شکلی که از ترکیب سیمان، آزبست و سیلیس تحت شرایطی خاص تولید میشود را درون غالب ریخته و پس از خشک شدن، لولههای سیمانی را از قالب جدا میکنند.
برای تولید لولههای بتنی دو روش وجود دارد؛ در روش اول بتن را در قالبهای آماده میریزند و پس از خشک شدن از قالب جدا میکنند که به این لولهها، لوله بتنی ساده میگویند. در روش دوم برای بالا بردن استحکام لوله، میلگردهای فولادی را در قالب کار میگذارند و سپس عملیات بتنریزی را انجام میدهند که به لولههای تولید شده با این روش لوله بتنی مسلح میگویند.
انواع مختلف دیگری از لوله های غیرفلزی از جنس آلومینیوم نیز وجود دارند که براساس آلیاژهای مختلف، طبقه بندی و در صنایع تولید می شوند. قیمت لوله آلومینیومی به نوع آلیاژ و سایز آن بستگی دارد.کاربرد انواع لوله
همینطور که گفته شد امروزه انواع مختلفی از لولهها مورد استفاده قرار میگیرند و هر کدام برای کاربرد و مکانی خاص تولید میشوند. لولهها معمولا در انواع صنایع بزرگ از جمله نفت وگاز، پتروشیمی، سیستم لولهکشی شهرها، کارخانهها و صنعت ساختمانی کاربرد دارند. به طور کلی میتوان کاربرد لولهها را به شکل زیر بیان کرد:
- انتقال مواد نفتی و پالایشگاهی
- خطوط انتقال آب
- سیستم لولهکشی کارخانهها و تولیدیها
- سیستم فاضلاب
- لولهکشی آب منازل
